เหล็กเอ็นทับหลังคืออะไร?
เหล็กเอ็นทับหลัง เป็นโครงสร้างคอนกรีตเสริมเหล็กที่ติดตั้งเหนือวงกบประตูหรือหน้าต่าง มีหน้าที่สำคัญในการรับน้ำหนักของผนังด้านบนและถ่ายแรงลงสู่โครงสร้างด้านข้าง เพื่อเพิ่มความแข็งแรงให้กับผนังและป้องกันการแตกร้าวของโครงสร้างอาคาร
เหล็กเอ็นทับหลัง เป็นวัสดุที่ใช้เสริมความแข็งแรงให้กับผนังอาคาร โดยติดตั้งเหนือวงกบประตูหรือหน้าต่าง ทำหน้าที่รับน้ำหนักของผนังด้านบนและถ่ายน้ำหนักลงสู่เสาเอ็น ซึ่งช่วยเพิ่มความมั่นคงให้กับโครงสร้างและป้องกันการแตกร้าวของผนัง
ถ้าเปรียบเทียบเสากับคาน เป็นกระดูกของบ้าน เสาเอ็นทับหลัง ก็เปรียบเสมือน “เอ็น” ที่ช่วยยึดเกาะ และประสาน ผนังบ้านกับวงกบประตูหน้าต่าง ช่วยป้องกันปัญหาการแตกร้าวของผนังและการทรุดตัวของผนัง

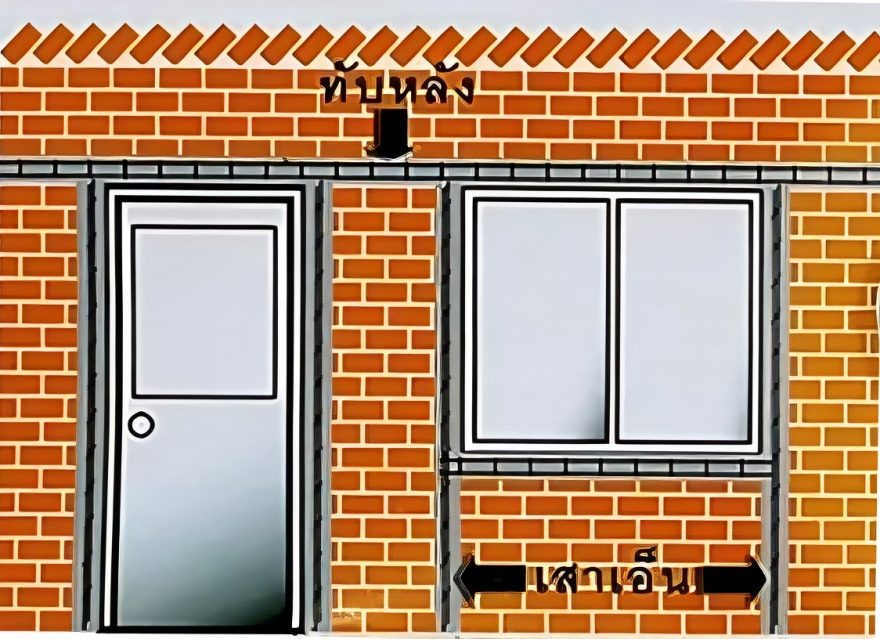

โดย “ทับหลัง” ใช้กับส่วนที่เป็นแนวนนอน
และ “เสาเอ็น” ใช้กับส่วนที่เป็นแนวตั้ง
ซึ่งในอดีตที่ผ่านมา ในการทำเสาเอ็น-ทับหลัง ต้องใช้แรงงานคนในการทำ ตัดและดัดเหล็ก ผูกเหล็ก และทำการกะระยะของลวด ซึ่งทั้งหมด ทำด้วยมือ ในปัจจุบันจึงมีการผลิตเหล็กเอ็นทับหลังสำเร็จรูปขึ้นมา เพื่อช่วยให้การทำงานง่ายและรวดเร็วขึ้น
ลักษณะของเป็นทับหลัง

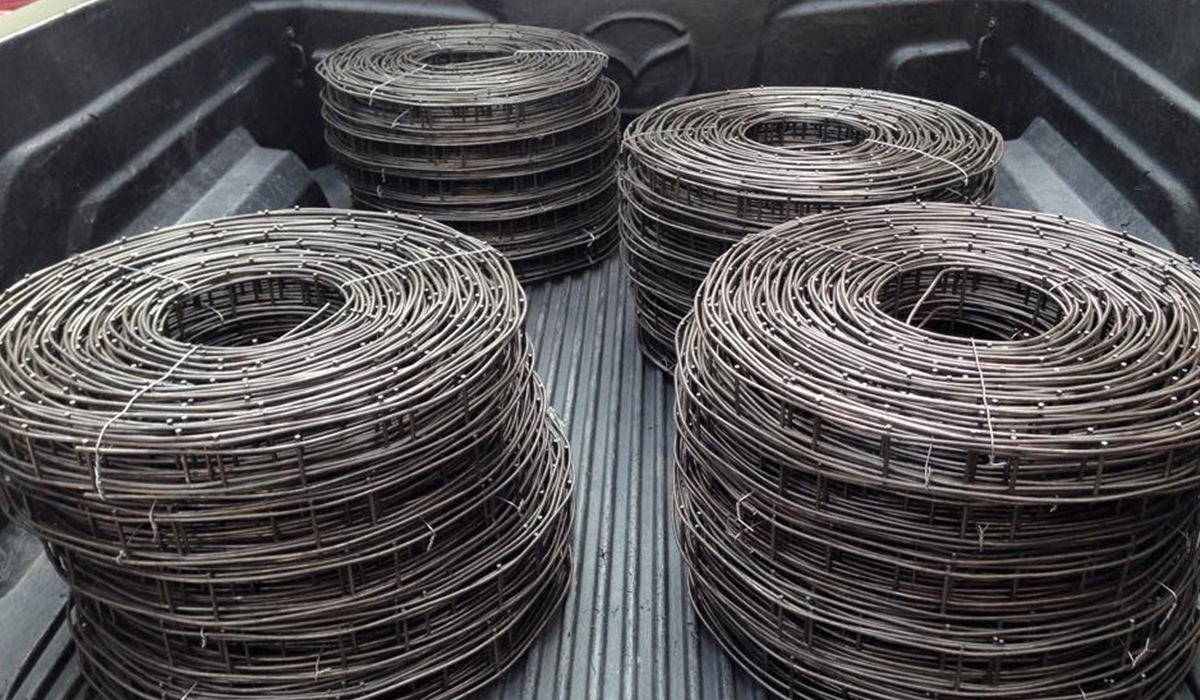

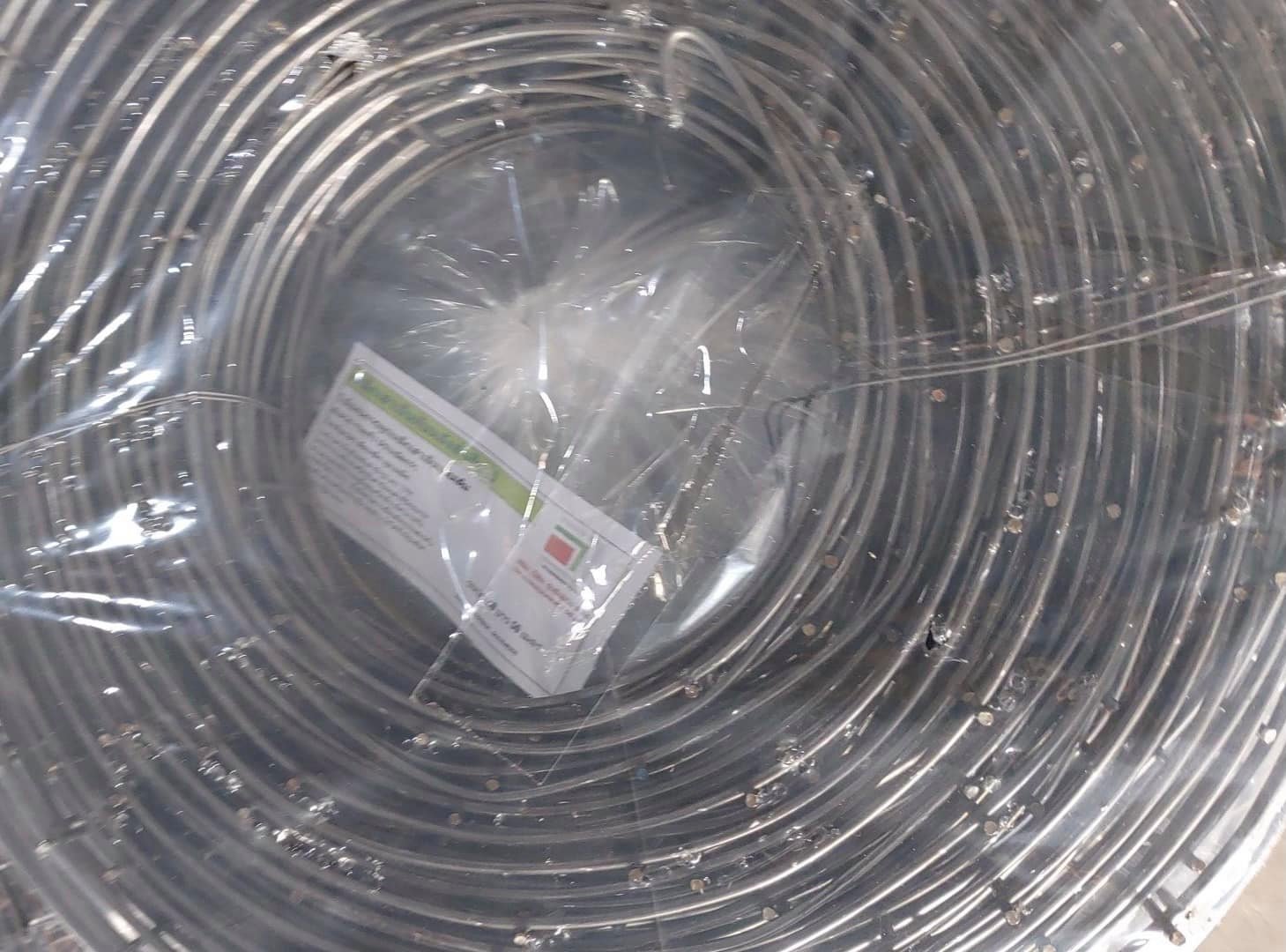

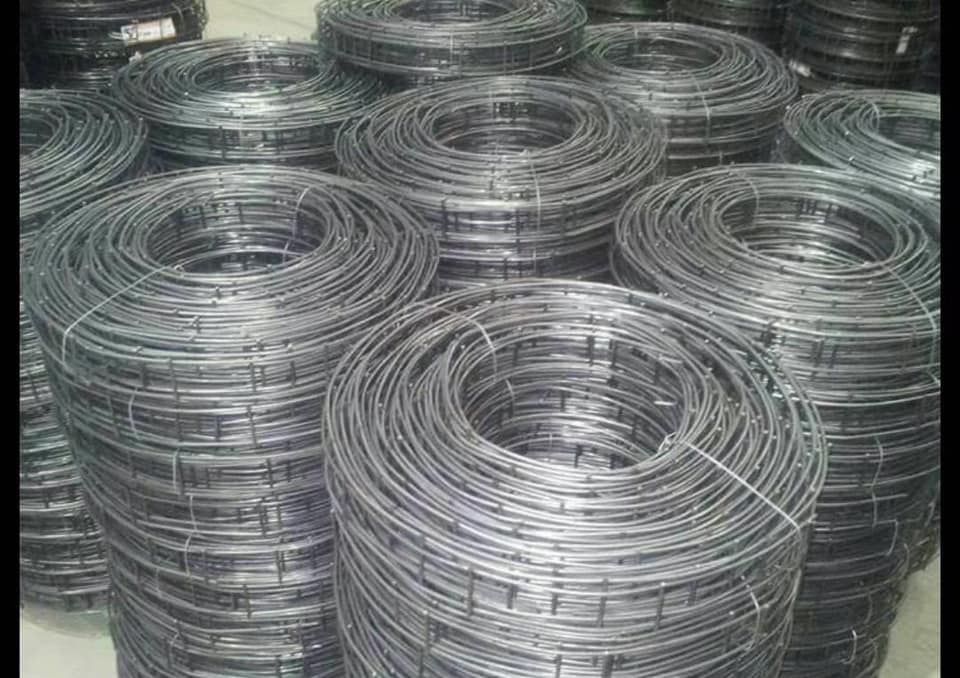

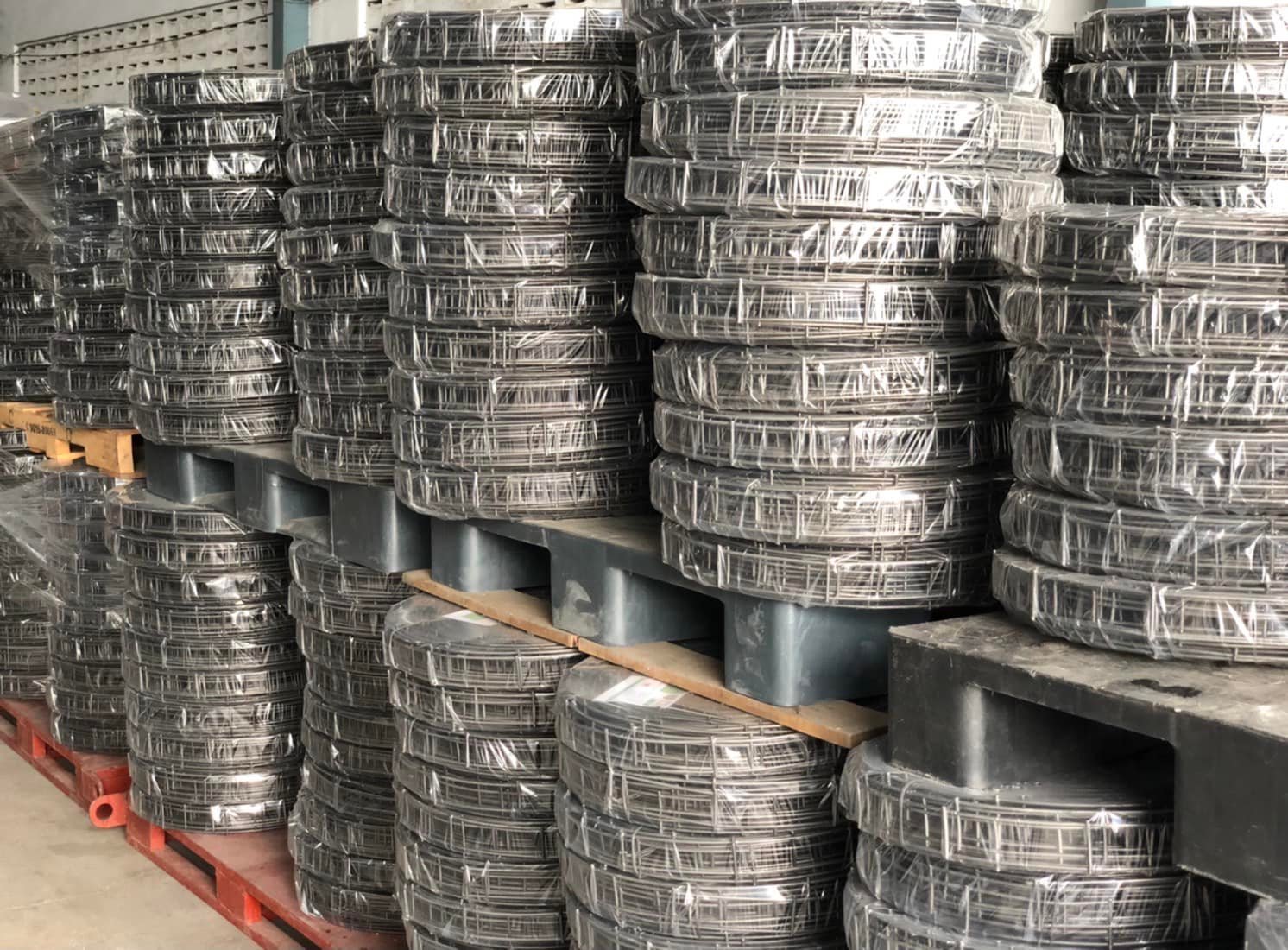

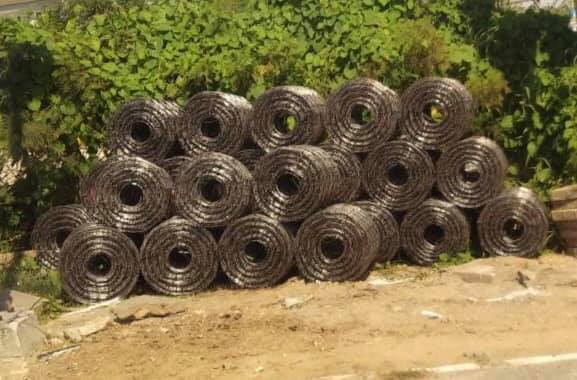

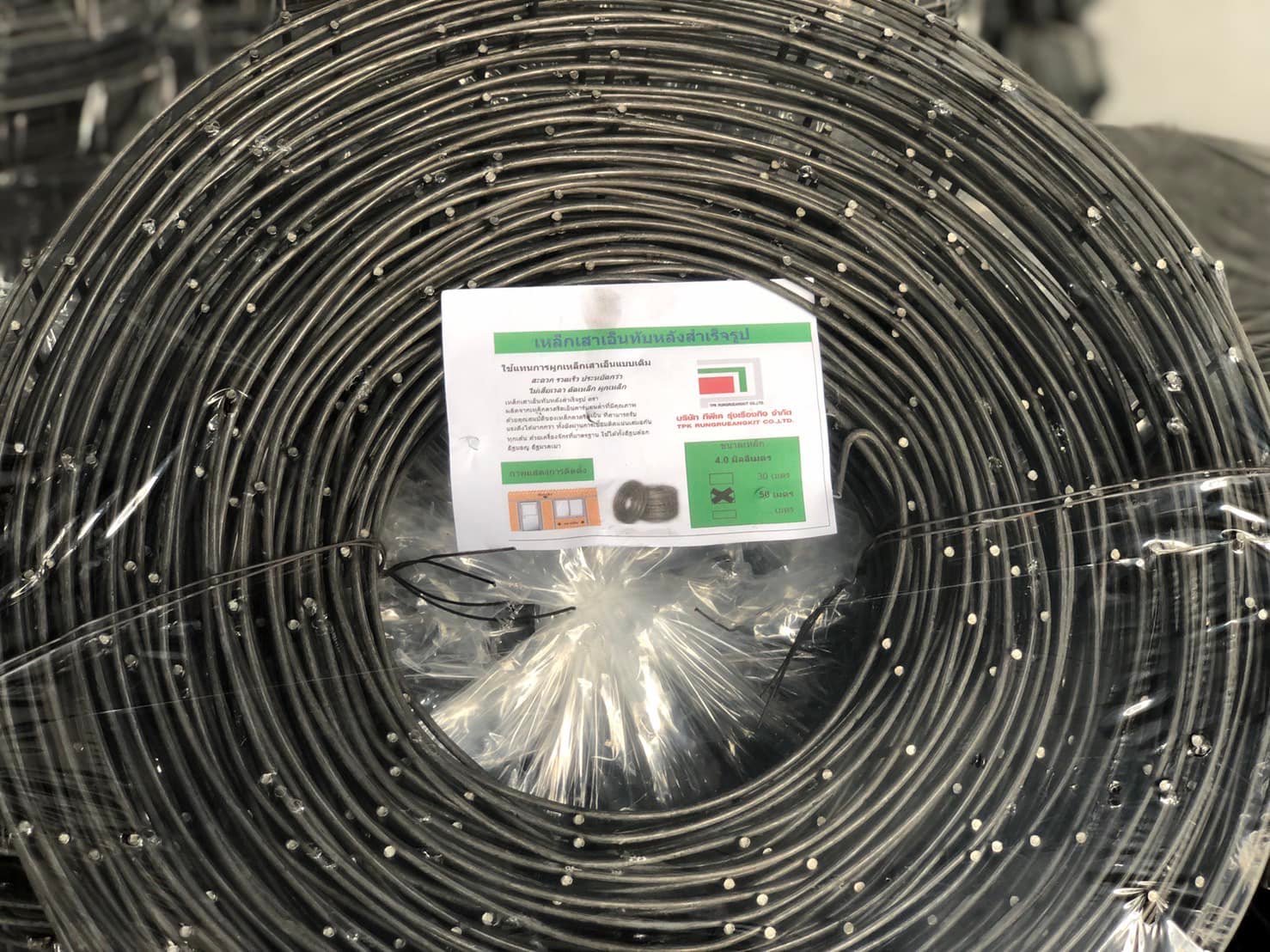

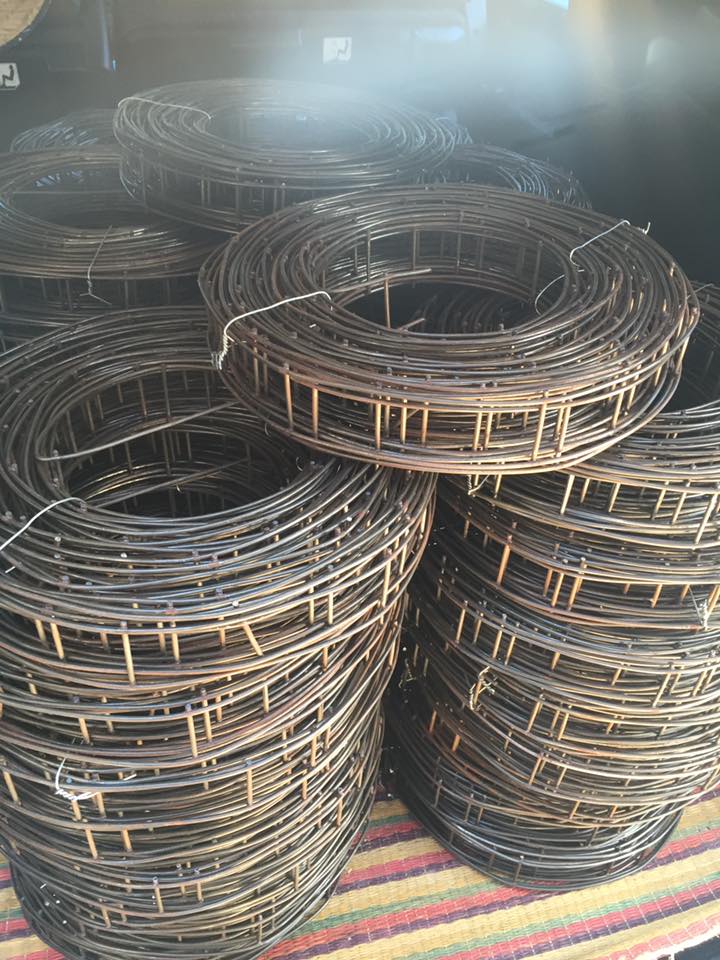

เหล็กเอ็นทับหลัง มีลักษณะเป็นเหล็กเส้นขนาด 3.0-6 มิ ลลิเมตร มิลลิเมตร 2 เส้น ที่มีปลอกลักษณะเป็นห่วงรัดทุก ๆ ระยะ 15-20 เซนติเมตร มีลักษณะเป็นม้วนขด คล้ายกับขดลวดหนาม
ขนาดของเหล็กเอ็นทับหลัง
ขนาดเส้นผ่าศูนย์กลางของเหล็ก x ความยาวของม้วน
- 3.00 มิลลิเมตร x 30 เมตร
- 3.00 มิลลิเมตร x 50 เมตร
- 3.20 มิลลิเมตร x 30 เมตร
- 3.20 มิลลิเมตร x 50 เมตร
- 4.00 มิลลิเมตร x 25 เมตร (สามแถว)
- 4.00 มิลลิเมตร x 30 เมตร
- 4.00 มิลลิเมตร x 50 เมตร
- 6.00 มิลลิเมตร x 25 เมตร
ตารางแสดงขนาดของเหล็กเอ็นทับหลัง
| ขนาดเหล็ก (มม.) | ความยาว (เมตร) |
|---|---|
| 3.00 มิลลิเมตร | 30 เมตร, 50 เมตร |
| 3.20 มิลลิเมตร | 30 เมตร, 50 เมตร |
| 4.00 มิลลิเมตร | 25 เมตร, 30 เมตร, 50 เมตร |
| 4.00 มิลลิเมตร | 25 เมตร (สามแถว) |
| 6.00 มิลลิเมตร | 25 เมตร |
การผลิตเหล็กเอ็นทับหลัง
เหล็กเอ็นทับหลังสำเร็จรูป ผลิตจากลวดเหล็กรีดเย็นคาร์บอนต่ำที่มีคุณภาพ มาตรฐาน มอก.194-2535 ด้วยคุณสมบัติของเหล็กที่ได้มาตรฐาน สามารถรับแรงดึงได้มากกว่า ทั้งยังผ่านการเชื่อติดแน่นเสมอกันทุกเส้น ด้วยเครื่องจักรที่มีมาตรฐาน ทำให้มั่นใจได้ว่า “เหล็กเอ็นทับหลังสำเร็จรูป” สามารถใช้แทนการผูกเหล็กแบบเดิมได้เป็นอย่างดี
หน้าที่ของเหล็กเอ็นทับหลัง
- ช่วยกระจายแรงและรับน้ำหนักจากโครงสร้างด้านบน ลดแรงกดลงสู่ผนัง
- เพิ่มความแข็งแรงให้ผนัง ป้องกันการแตกร้าวบริเวณวงกบประตูและหน้าต่าง
- เสริมความแข็งแรงให้กับผนังโดยทำงานร่วมกับเสาเอ็น
- ทำให้การก่อสร้างมีความมั่นคง ลดโอกาสที่ผนังจะพังทลาย
- ช่วยให้ผนังก่อได้สูงขึ้น – ลดโอกาสที่ผนังจะล้มระหว่างการก่อสร้าง
การติดตั้งเหล็กเอ็นทับหลัง

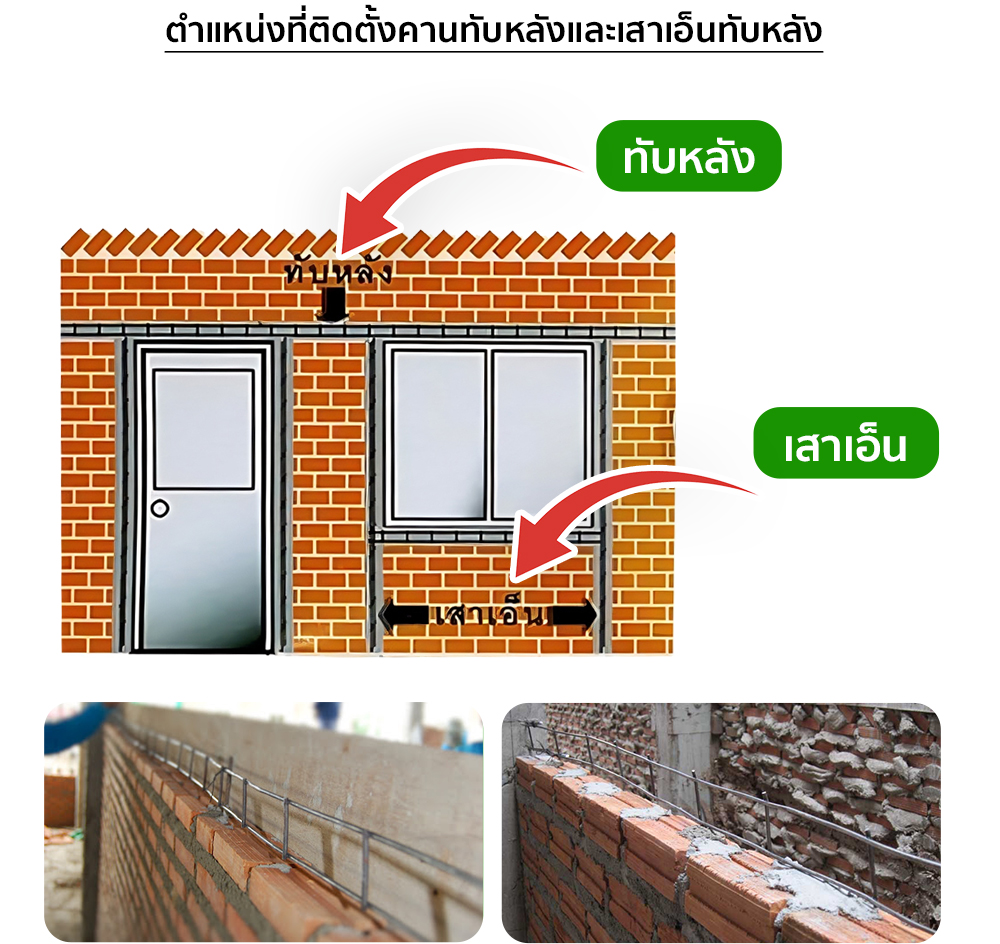

การติดตั้งและตำแหน่งของเสาเอ็นคานและทับหลัง คานทับหลังและเอ็นทับหลัง ควรติดตั้งตำแหน่งใดบ้าง

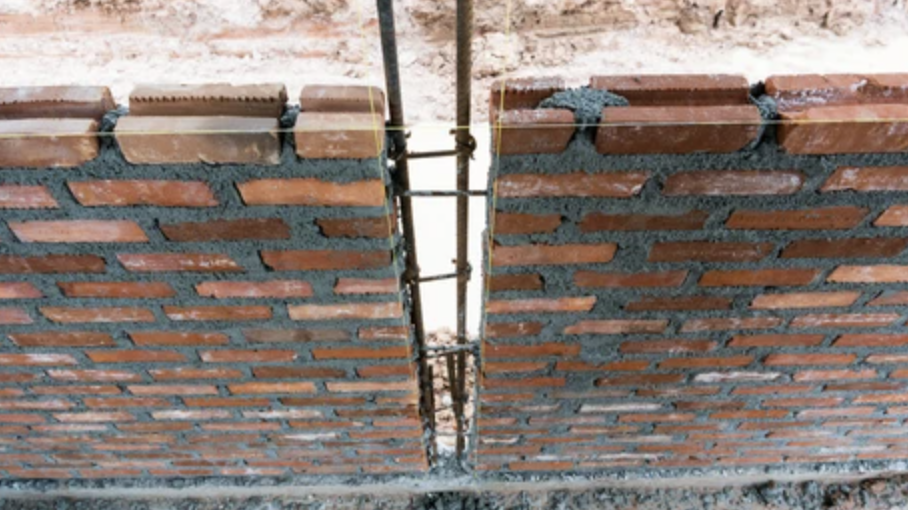

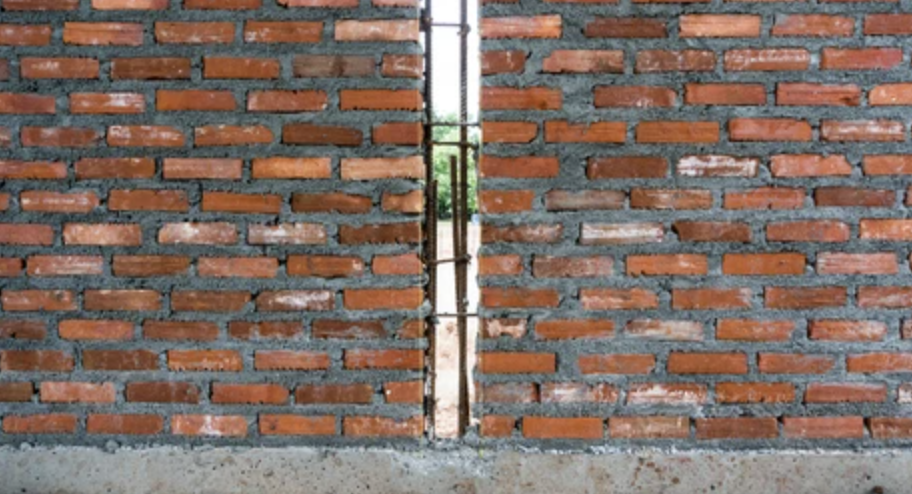

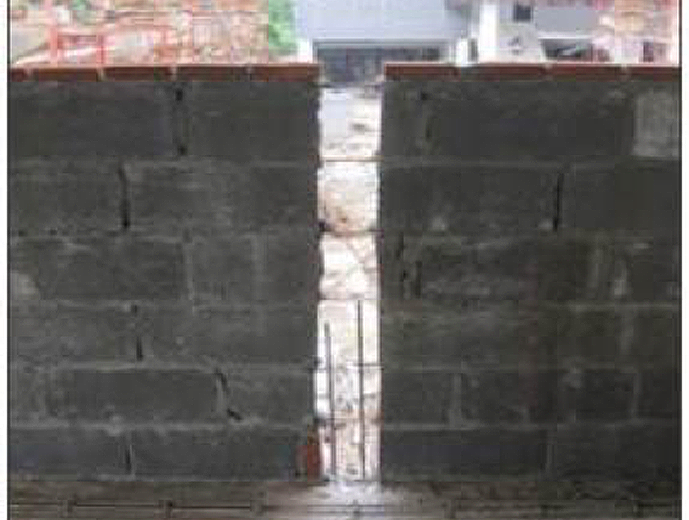

การติดตั้งเสาเอ็น
การติดตั้งเสาเอ็น ควรติดตั้งตำแหน่งผนังดังนี้
- บานประตู หน้าต่าง เพราะบริเวณบานประตู หน้าต่าง เป็นช่องเปิดที่ไม่มีผนังช่วยรับน้ำหนัก ดังนั้นจึงควรติดตั้ง คานทับหลัง และเอ็นทับหลัง (เสาเอ็น) ไว้บริเวณวงกบประตู หน้าต่าง จะช่วยรองรับน้ำหนักของวัสดุด้านบนวงกบ อีกทั้งยังช่วยรับน้ำหนักจากด้านบน และแรงกระแทกจากการใช้งานประตู หน้าต่าง ได้ดียิ่งขึ้น ช่วยป้องกันผนังเสียหาย

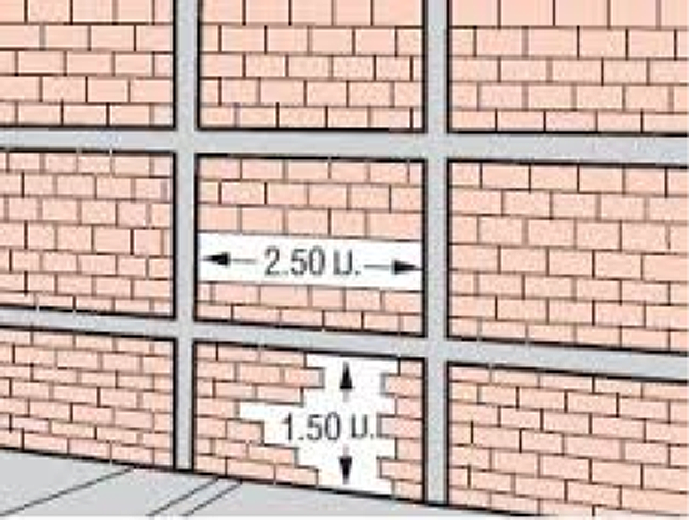

- ผนังมีความยาวมากกว่า 3 เมตร ควรสร้างเอ็นทับหลังไว้ในผนังที่ไม่ได้สร้างติดกับเสา และมีความสูงหรือความยาวมากกว่า 3 เมตร เพื่อช่วยรองรับน้ำหนักวัสดุก่อสร้าง เพราะเสาเอ็นทับหลังจะช่วยทำหน้าที่เหมือนเสา ช่วยให้ผนังมั่นคงแข็งแรง

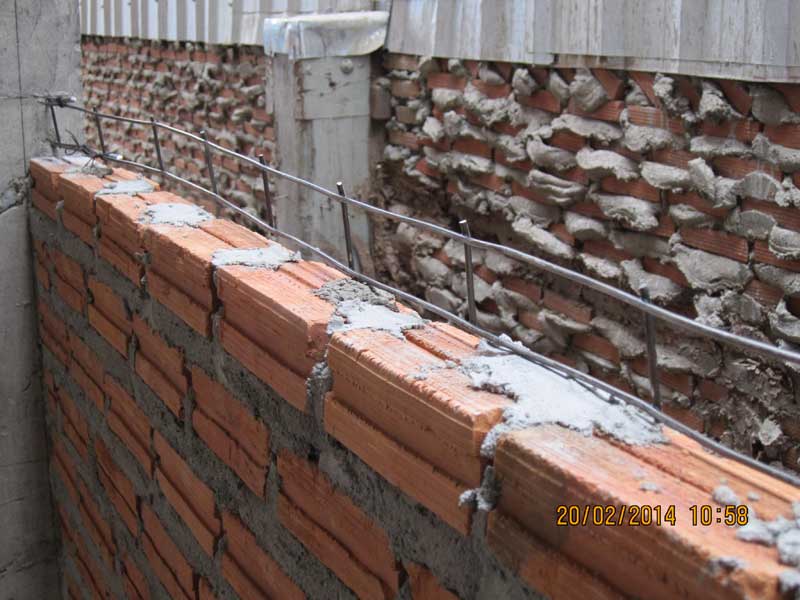

การติดตั้งคานทับหลัง
การติดตั้งคานทับหลังนั้น ตำแหน่งคือผนังก่อที่ก่อสูงไม่ถึงท้องพื้น หรือคาน หรือผนังที่ก่อชนใต้วงกบหน้าต่าง หรือเหนือวงกบประตู-หน้าต่างที่ก่อผนังทับด้านบน และในกรณีที่ผนังก่อที่สูงเกินกว่า 3 เมตร จะต้องมีคานทับหลัง และระยะระหว่างคานทับหลังจะต้องไม่เกิน 3 เมตร

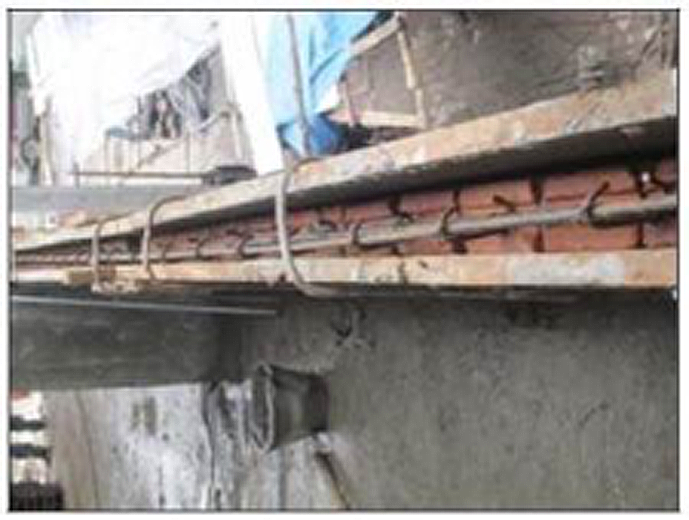

การติดตั้งเหล็กเอ็นทับหลัง

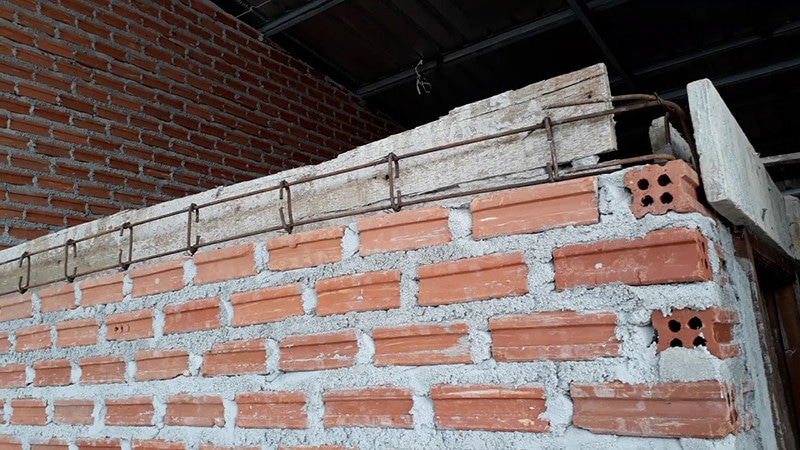

วางเหล็กเอ็นทับหลัง ไว้เหนือวงกบประตู หน้าต่าง หรือช่องเปิดอื่นๆ โดยฝังเหล็กเอ็นทับหลัง ไว้ในผนัง โดยเทคอนกรีตทับความยาวของเหล็กเอ็นทับหลัง ควรยาวกว่าวงกบประตู หน้าต่าง หรือช่องเปิดอื่นๆ ประมาณ 20-30 เซนติเมตร ระยะห่างระหว่างเหล็กเอ็นทับหลัง ควรไม่เกิน 60 เซนติเมตร
ด้วยการติดตั้งที่ง่าย สะดวก ทำให้งานก่อสร้างเสร็จไว ไม่ต้องเสียเวลาในการผูกเหล็ก ดัดเหล็กปลอก
เพราะฉะนั้นการใช้ “เหล็กเอ็นทับหลังสำเร็จรูป” จึงช่วยประหยุด ต้นทุน แรงงาน และเวลา ในการก่อสร้างได้มาก
โดย “ทับหลัง” ใช้กับส่วนที่เป็นแนวนนอน
และ “เสาเอ็น” ใช้กับส่วนที่เป็นแนวตั้ง
ทำไมต้องติดตั้งเหล็กคานทานทับหลัง หรือเสาเอ็นทับหลัง
- ควรติดตั้งคานทับหลัง บริเวณประต หน้าต่าง ทุกบาน หากไม่ติดตั้งคานทับหลัง ประตู และหน้าต่าง และผนังรอบๆ ประตู หน้าต่างอาจจะแตกเสียหายได้ เพราะไม่มีตัวช่วยรับน้ำหนักและรับแรงกระแทก
- เอ็นทับหลัง ช่วยให้ผนังรับน้ำหนักได้ดียิ่งขึ้น ป้องกันผนังแตกร้าว
เหล็กเอ็นทับหลังใช้กับโครงสร้างประเภทใด?
เหล็กเอ็นทับหลัง เป็นเหล็กวัดุที่ใช้สำหรับก่อผนังคอนกรีต เหมาะกับสิ่งก่อสร้างดังต่อไปนี้
- บ้านพักอาศัย
- อาคารพาณิชย์
- คอนโดมิเนียม
- โรงงานอุตสาหกรรม
- โรงแรม และอาคารสูง
- และงานผนัง อาคารทั่วไป แทบทุกอาคาร
ข้อดีของการใช้เหล็กเอ็นทับหลัง
- ทำให้งานก่อสร้างรวดเร็วขึ้น – โดยเฉพาะเมื่อติดตั้งคานทับหลังสำเร็จรูป
- ช่วยให้การก่ออิฐมั่นคง ผนังอิฐมั่นคง ไม่ล้มง่าย
- ติดตั้งง่ายและรวดเร็ว เพิ่มความแข็งแรงให้กับผนัง
- ลดระยะเวลาในการก่อสร้าง งานก่อสร้างเสร็จไวขึ้น
- ประหยัดค่าแรง และเวลาเพราะไม่ต้องดัดเหล็กเอง
- ลดการสูญเสียวัสดุ ซื้อเฉพาะที่ต้องการใช้งาน
- ใช้ได้กับผนังอิฐหลายชนิด เช่น อิฐมอญ อิฐบล็อก อิฐมวลเบา เป็นต้น
ข้อดีของการใช้เหล็กเอ็นทับหลังในด้านต่าง
1.ด้านคุณภาพของงาน ก่อสร้าง
- ควบคุมคุณภาพของการก่อผนังได้
- สามารถเป็นแนวอ้างอิงในการก่ออิฐ จึงช่วยให้ผนังก่อไม่ล้ม
- ติดตั้งก่อนงานก่ออิฐ จึงช่วยลดการพังของผนังก่อในขณะกำลังก่ออิฐ เนื่องจากแรงลม หรือการชนของคนฯลฯ ในขณะที่ผนังยังไม่ได้เทเสาเอ็นหล่อในที่
2. ด้านเวลาในการก่อสร้าง
- ติดตั้งได้ง่ายและรวดเร็ว ประหยัดเวลาในการทำงาน
- สามารถติดตั้งเสาเอ็นสำเร็จรูปล่วงหน้าก่อนการก่ออิฐได้
- สามารถก่ออิฐได้เลยหลังติดตั้งเสร็จ
- สามารถก่ออิฐได้อย่างต่อเนื่องโดยไม่เว้นระยะการหล่อเสาเอ็นในที่
- สามารถฉาบผนังได้เลย หลังจากก่ออิฐเสร็จ โดยไม่ต้องรออายุคอนกรีต เหมือนการหล่อในที่
- สามารถไช้กับผนังก่ออิฐได้หลายชนิด เช่น อิฐมอญ อิฐมวลเบา อิฐบล็อก
- ช่วยลดระยะเวลาในการทำงานผนังก่ออิฐ
- ลดขั้นตอนในการตรวจสอบคุณภาพงานจากผู้ควบคุมงาน
3. ด้านค่าใช้จ่าย
- ราคาเสาเอ็น-ทับหลังสำเร็จรูปถูกกว่าการหล่อเสาเอ็นในที่
- ควบคุมค่าใช้จ่ายในงานเสาเอ็น-ทับหลังได้ ไม่ทำให้สิ้นเปลืองวัสดุ
- ใช้แรงงานในการติดตั้งน้อย

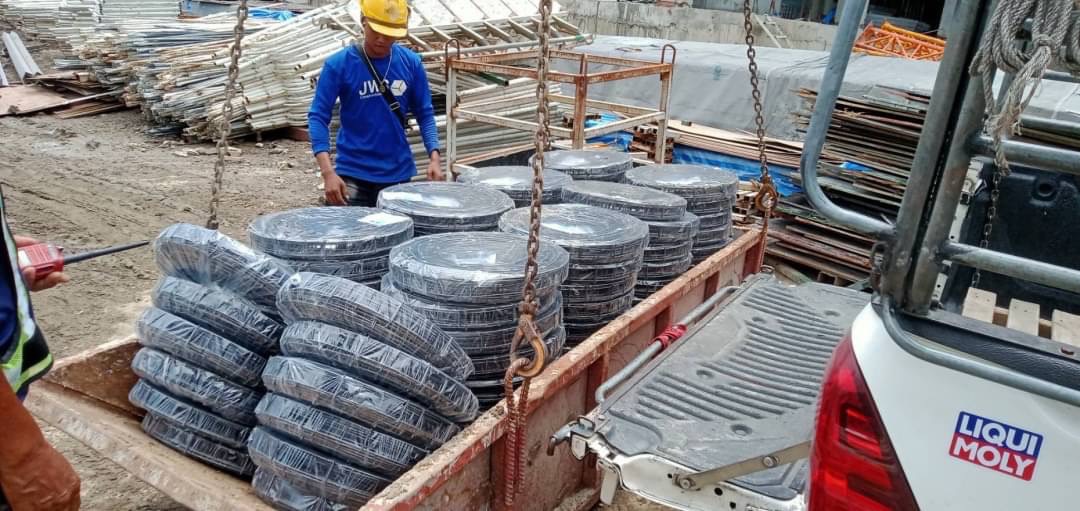

- ขนย้ายได้รวดเร็ว ลดความยุ่งยากในการขน หิน, ปูน, ทราย และกระบะผสม ไปหน้างาน

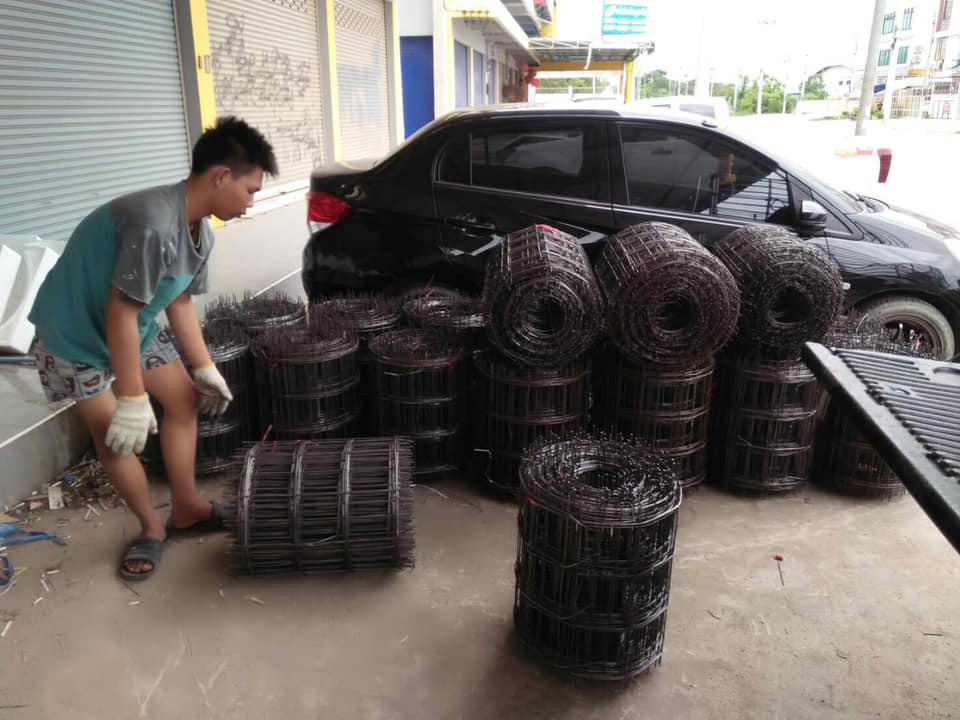

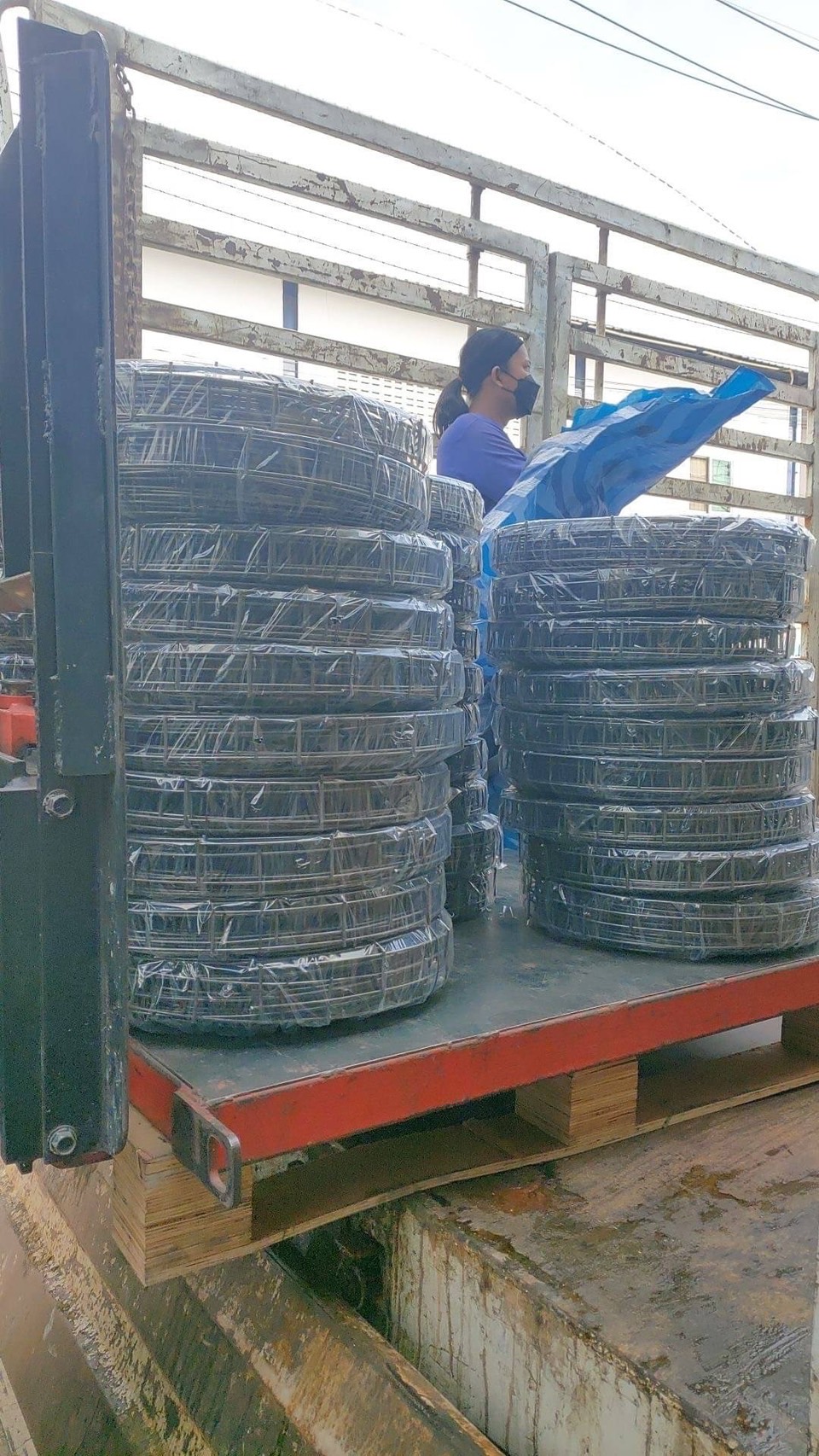

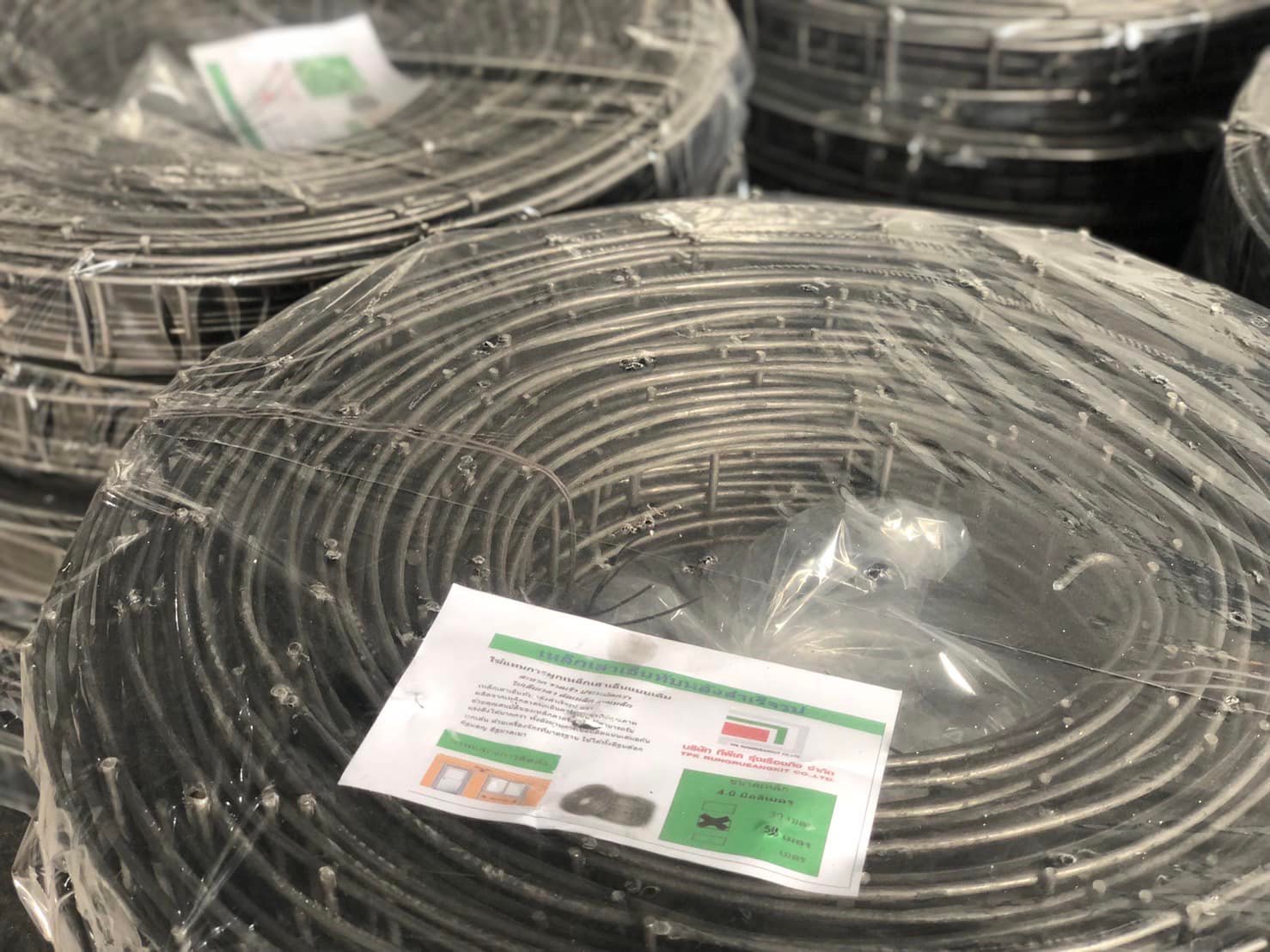

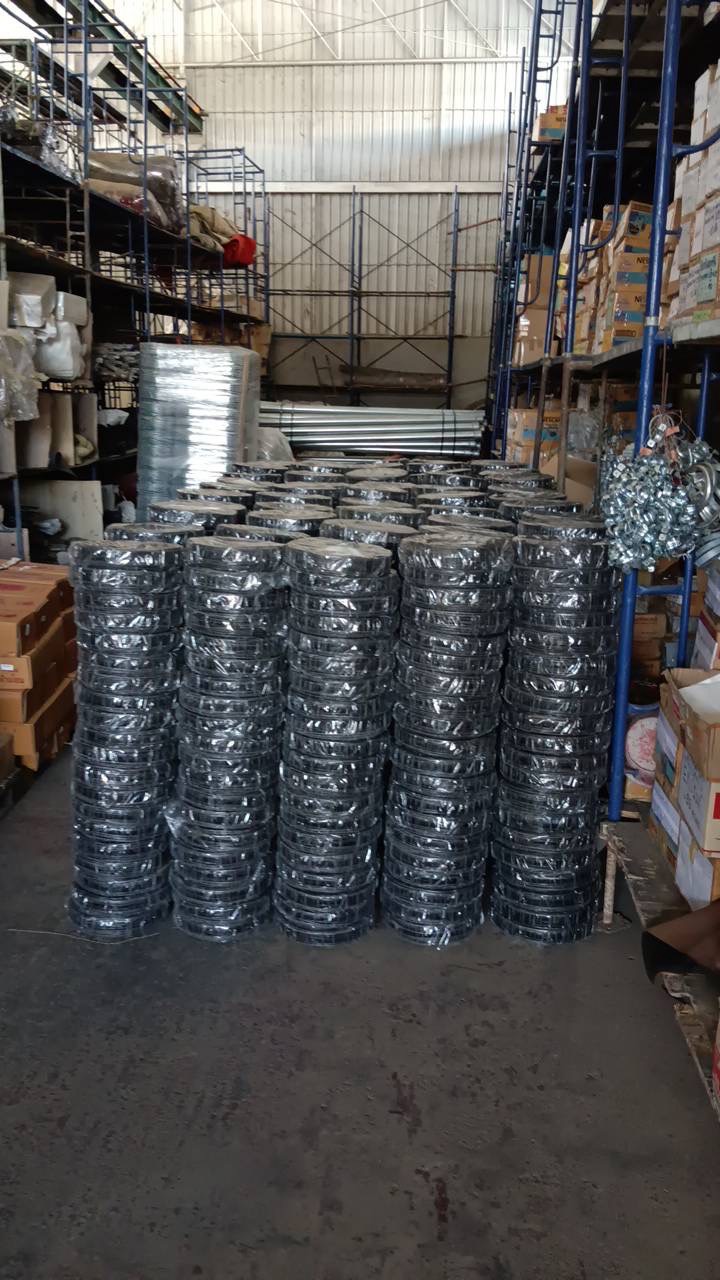

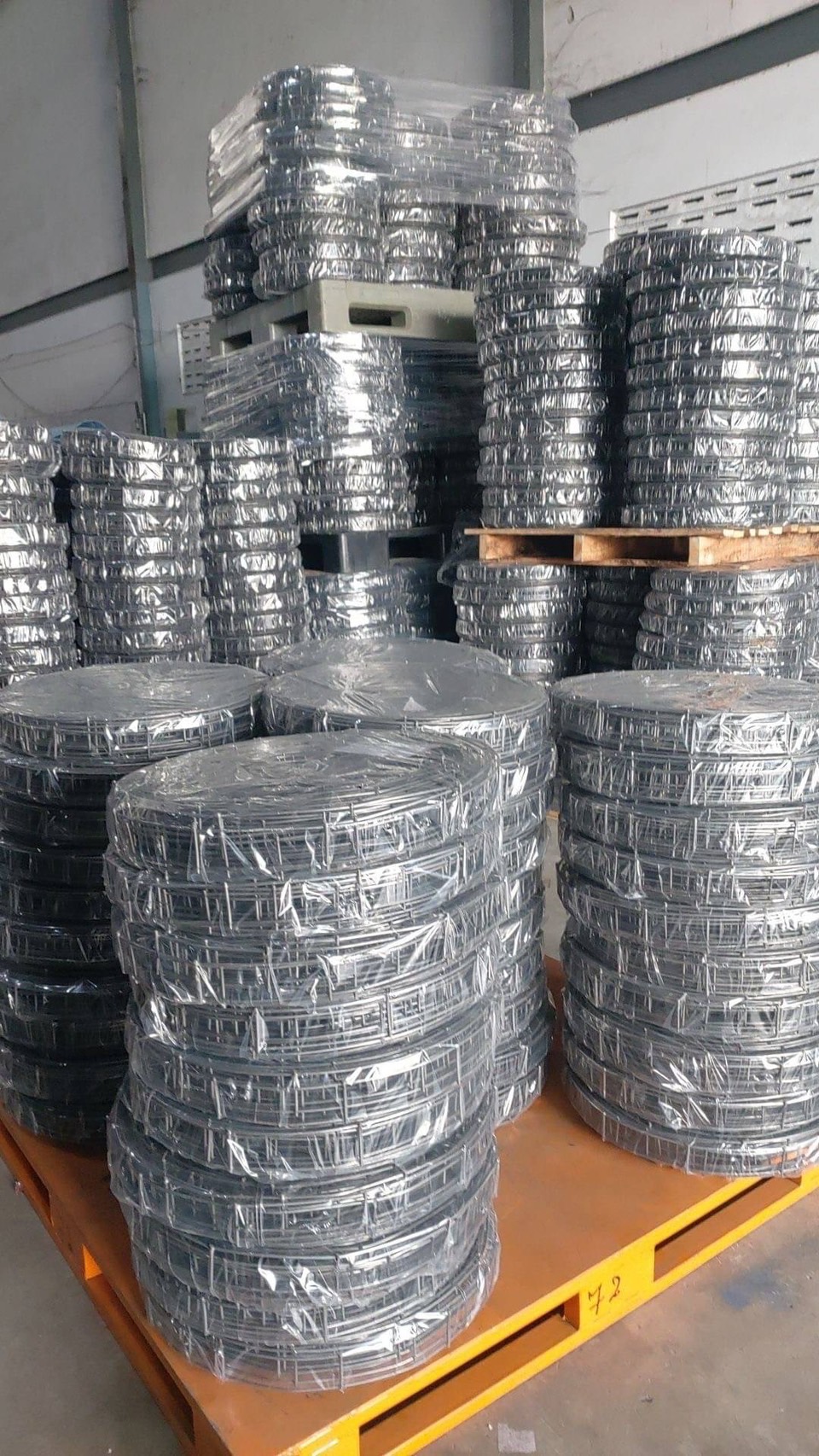

- จัดเก็บและดูแลรักษาง่าย เหล็กเอ็นทับหลังมีลักษณะเป็นม้วน ทำให้จัดเก็บ และขนย้ายง่าย สะดวก
- ลดค่าใช้จ่ายในการขนขยะจากการปฏิบัติงาน เช่น เศษคอนกรีต เศษไม้แบบ เป็นต้น
- ลดต้นทุนในทางอ้อม คือ ลดแรงงาน ลดจำนวนที่พัก ค่าไฟฟ้า ค่าน้ำ ฯลฯ
ข้อมูลเพิ่มเติมเกี่ยวกับเหล็กเอ็นทับหลัง
เหล็กเอ็นทับหลัง, เสาเอ็นทับหลัง,คานทับหลัง

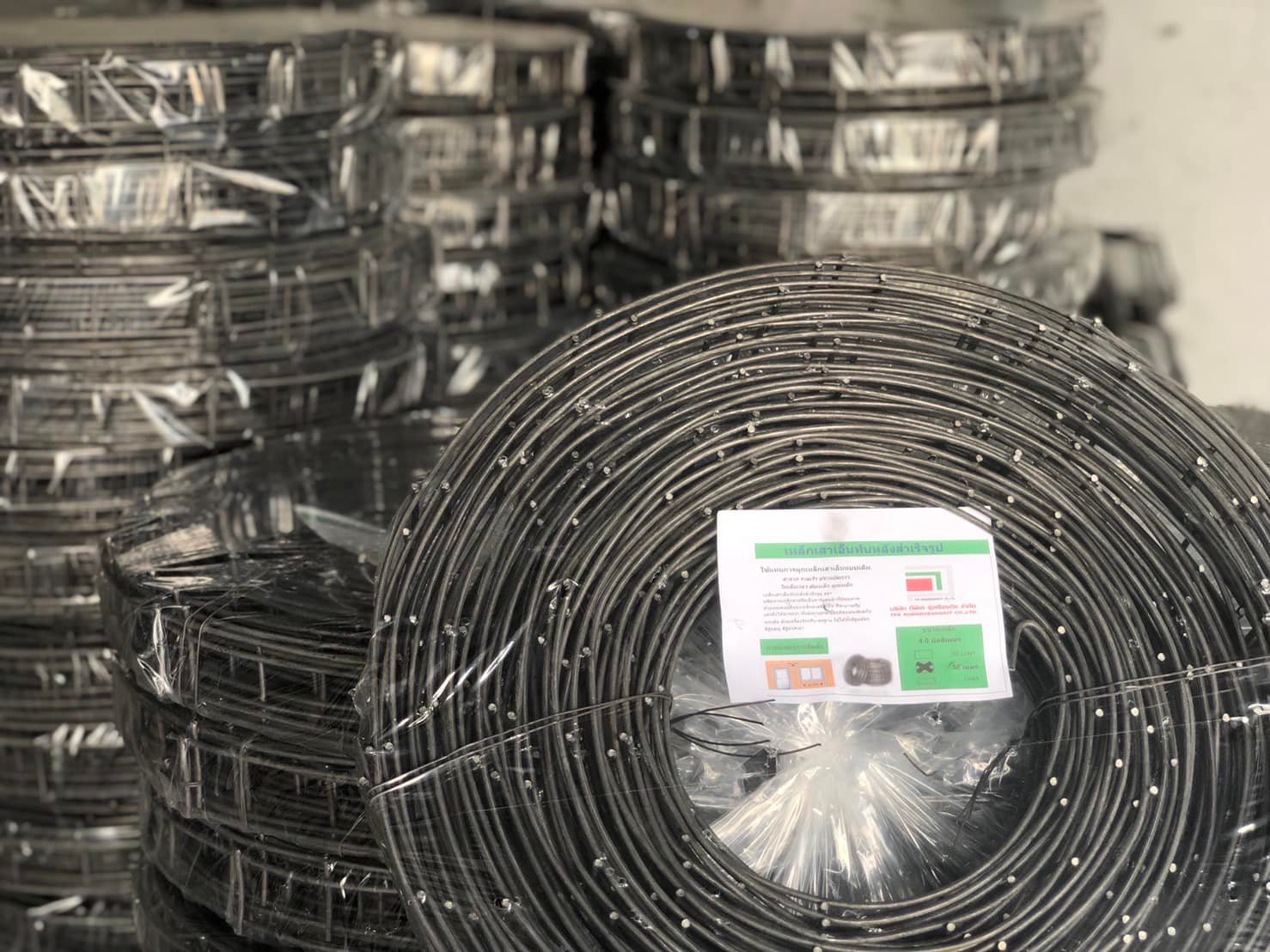

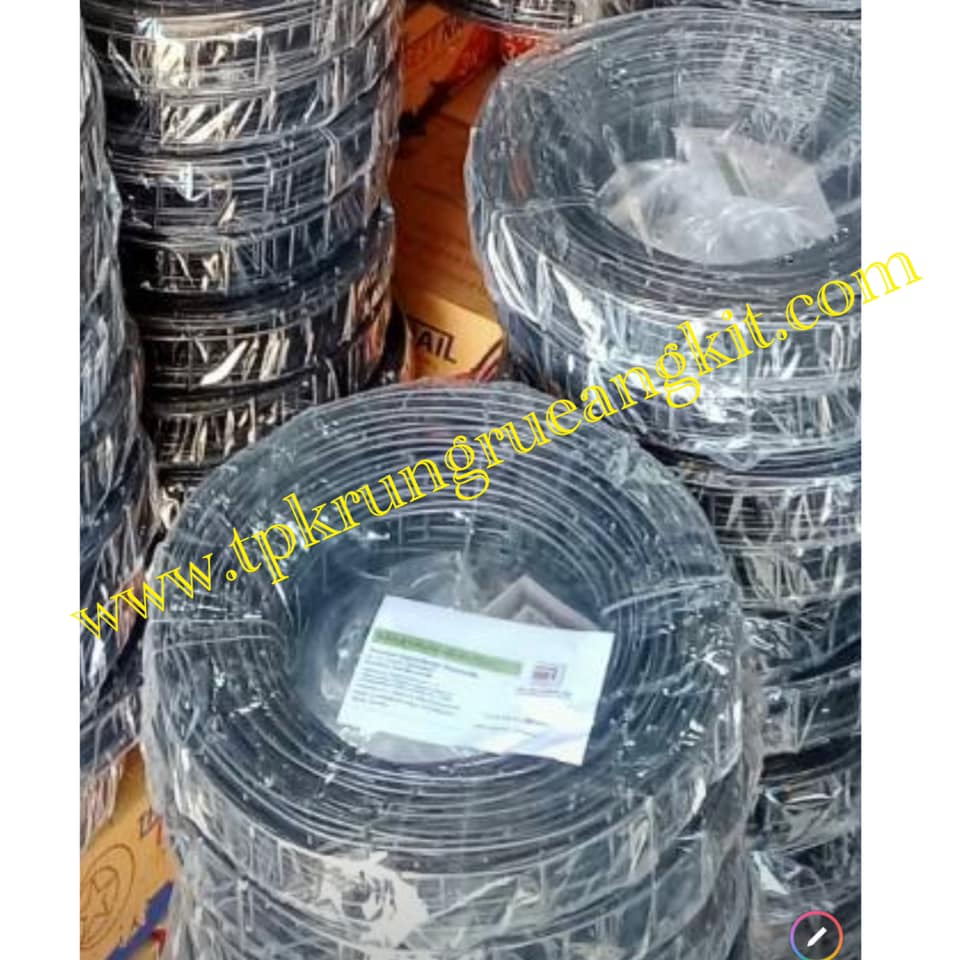

จำหน่ายเหล็กเอ็นทับหลัง ความยาว 25,30,50 เมตร / ม้วน
“เหล็กเสาเอ็นทับหลัง-ทับหลังสำเร็จรูป ประหยัด สะดวก รวดเร็ว ได้มาตรฐาน”
บริษัท ทีพีเครุ่งเรืองกิจ จำกัด มีความยินดีขอนำเสนอ เสาเอ็นคานเหล็กทับหลังสำเร็จรูป เป็นผลิตภัณฑ์ใหม่ล่าสุด สำหรับใช้ในอุตสาหกรรมการก่อสร้าง บ้านพัก คอนโดมิเนียม และอื่นๆ ซึ่งเป็นผลิตภัณฑ์ที่ผลิตด้วยเทคโนโลยี่สมัยใหม่ และผลิตด้วยลวดเหล็กกล้าคาร์บอนต่ำ ที่มีค่า Strength ≥ 5,500 Kg / Sq. Cm. คุณภาพดีได้รับมาตรฐานอุตสาหกรรม ที่ มอก. 194 – 2535 และได้ผ่านการทดสอบแรงดึงจากศูนย์ทดสอบแห่งจุฬาลงกรณ์มหาวิทยาลัย
และได้ผ่านการทดสอบแรงดึงจากสถาบัน KMITT (มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี: มจธ.) เรียบร้อยแล้ว จึงรับประกันได้ว่า ลวด Strength 4 mm. สามารถใช้งานแทนเหล็กเส้นก่อสร้างทั่วไป (SR-24) ขนาด 6 mm แบบเก่าได้อย่างแน่นอน ทำให้สะดวกรวดเร็ว เมื่อเปรียบเทียบราคาแล้ว จะถูกกว่าเหล็กแบบเก่ามาก และประหยัดค่าแรงงาน ให้ความคงทนแข็งแรงเทียบเท่ากับเหล็กแบบเก่า สามารถควบคุมปริมาณการใช้งานของเหล็กตะแกรงสำเร็จรูปได้ดีกว่า ในงานก่อสร้างที่ดีกว่าแบบเดิมๆ
เหล็กเอ็นทับหลัง
การใช้งาน เหล็กเอ็นทับหลังสำเร็จรูป
